IfcBuilding – Edificação
Estrutura que promove proteção/cobertura para seus ocupantes ou objetos. Também é usado para promover um elemento básico na hierarquia da estrutura espacial para os componentes do projeto de uma edificação (juntamente com terreno, pavimentos, ambientes). — (Não há tipos previstos) — Outros termos: edifício, prédio, imóvel, construção. — Mais sobre esta classe (BuildingSmart) Reportar problema
-
IfcBoiler – Caldeira
Recipiente fechado e com pressão regulada onde água ou outros fluidos são aquecidos usando alguma fonte de energia como gás natural, derivados de petróleo ou eletricidade. — Tipos: WATER (água) STEAM (a vapor) USERDEFINED (personalizado) NOTDEFINED (indefinido) — Outros termos: cilindro, aquecimento, aquecedor. — Mais sobre esta classe (BuildingSmart) Reportar problema
-
IfcBeamStandardCase – Viga Padrão (descontinuada)
Atenção! Esta classe foi descontinuada. Ela pode ser importada, mas não deverá ser exportada. Viga com algumas especificidades (ver documentação no link abaixo). — Tipos: BEAM (viga padrão) JOIST (viga, vigota) HOLLOWCORE (de núcleo oco, de alma oca) LINTEL (verga – portas, janelas) SPANDREL (de bordo) T_BEAM (viga T) USERDEFINED (personalizado) NOTDEFINED (indefinido) — Mais…
-
IfcBeam – Viga
Elemento estrutural horizontal, ou quase horizontal, capaz de suportar cargas principalmente através da resistência à flexão. Também é considerado um elemento arquitetônico. Não precisa necessariamente ser usada para suportar cargas. — Tipos: BEAM (viga padrão) JOIST (viga, vigota) HOLLOWCORE (de núcleo oco, de alma oca) LINTEL (verga – portas, janelas) SPANDREL (de bordo) T_BEAM (viga…
-
IfcAudioVisualAppliance – Equipamento audiovisual
Dispositivo que exibe, captura, transmite ou recebe áudio ou vídeo. — Tipos: AMPLIFIER (amplificador de som) CAMERA (câmera) DISPLAY (tela) MICROPHONE (microfone) PLAYER (tocador de áudio e/ou vídeo) PROJECTOR (projetor) RECEIVER (receptor) SPEAKER (caixa de som) SWITCHER (seletor de sinal) TELEPHONE (telefone) TUNER (rádio) USERDEFINED (personalizado) NOTDEFINED (indefinido) — Outros termos: som; equipamento sonoro; filmadora;…
-
IfcAnnotation – Notação Gráfica
Representação gráfica dentro do contexto geométrico (e espacial) de um projeto, que representa objetos que constituem o modelo do projeto. Anotações incluem elementos adicionais como pontos, curvas, texto, cotas, hachuras e outras formas de notação gráfica. — (Não há tipos previstos) — Outros termos: legenda, especificação, linhas, setas, 2D, anotação. — Mais sobre esta classe…
-
IfcAlarm – Alarme
Alarme é um dispositivo que sinaliza uma condição ou situação que está fora de circunstâncias esperadas. Sistemas de combate a incêndio. Equipamentos de proteção. — Tipos: BELL (campainha) BREAKGLASSBUTTON (botoeira quebra vidro) LIGHT (luminoso) MANUALPULLBOX (com acionador manual de puxar, pull box, pull station) SIREN (sirene) WHISTLE (apito) USERDEFINED (personalizado) NOTDEFINED (indefinido) — Outros termos:…
-
IfcAirToAirHeatRecovery – Trocador de Calor Ar-Ar
Trocador de calor ar-ar é um dispositivo usado para aumentar a eficiência na troca de temperaturas, que aplica um contra-fluxo de ar entre os fluxos interno e externo. — Tipos: FIXEDPLATECOUNTERFLOWEXCHANGER (contra-fluxo) FIXEDPLATECROSSFLOWEXCHANGER (fluxo cruzado) FIXEDPLATEPARALLELFLOWEXCHANGER (fluxo paralelo), ROTARYWHEEL (roda giratória), RUNAROUNDCOILLOOP (fluxo através de bobina) HEATPIPE (tubo de calor) TWINTOWERENTHALPYRECOVERYLOOPS (ar-líquido, líquido-ar) THERMOSIPHONSEALEDTUBEHEATEXCHANGERS (tubos…
-
IfcAirTerminalBox – Caixa Terminal de Ar
Caixa terminal de ar em geral faz parte do sistema de distribuição HVAC e é usado para controlar a quantidade de ar transmitido pelos dutos. Por vezes é usado para abrigar filtros do tipo HEPA. — Tipos: CONSTANTFLOW (fluxo constante) VARIABLEFLOWPRESSUREDEPENDANT (fluxo variável de acordo com a pressão) VARIABLEFLOWPRESSUREINDEPENDANT (fluxo variável independente da pressão) USERDEFINED…
-

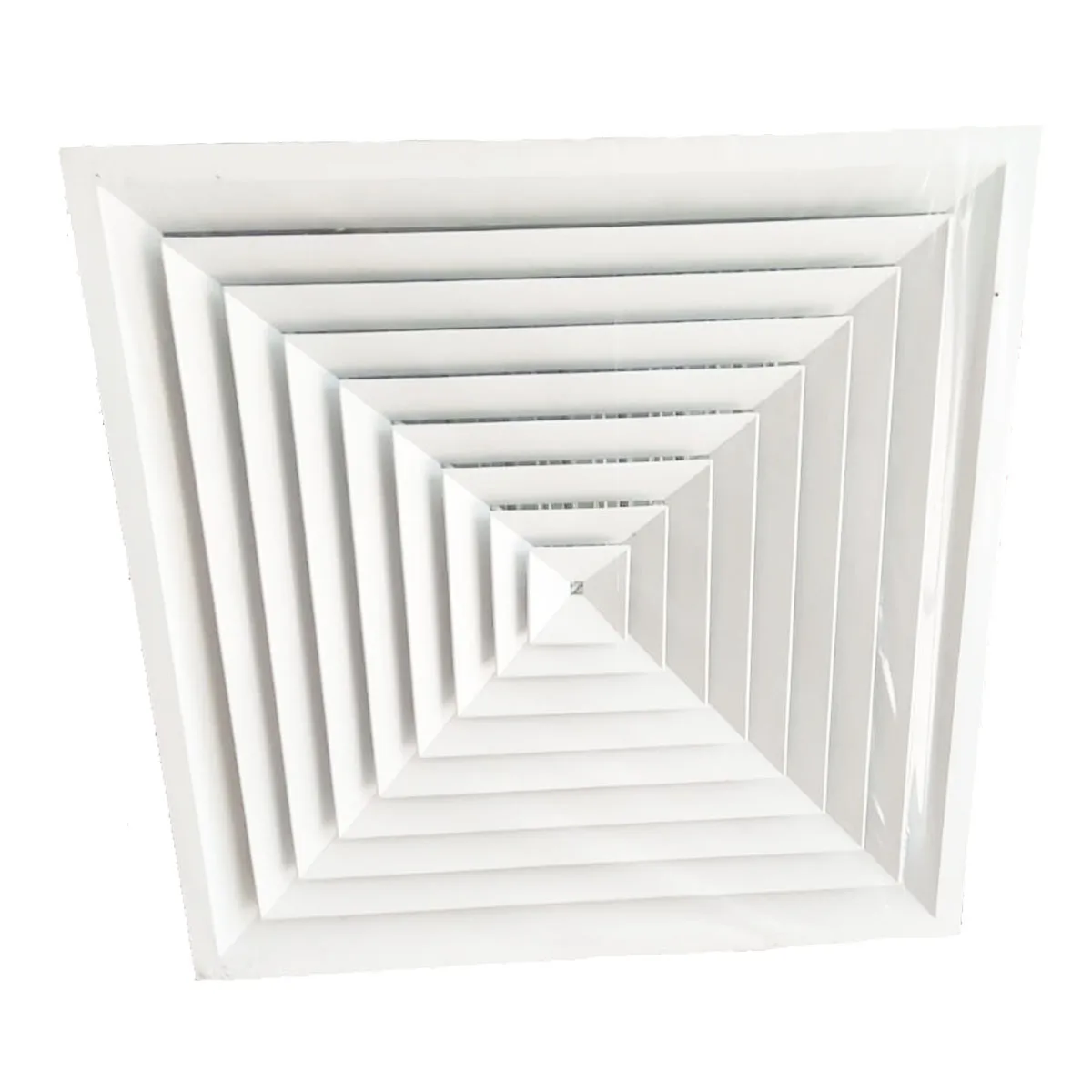

IfcAirTerminal – Terminal de Ar
Terminal de ar é um ponto de entrada ou saída de ar entre o(s) sistema(s) de distribuição e um ou mais ambientes. Também pode ser utilizado para transferir ar entre diferentes ambientes. — Tipos: DIFFUSER (difusor) GRILLE (grelha) LOUVRE (louver, veneziana) REGISTER (registro) USERDEFINED (personalizado) NOTDEFINED (indefinido) — Imagens: https://images.tcdn.com.br/img/img_prod/557302/kit_difusor_quadrado_europeu_tam_06_sem_registro_com_caixa_plenum_10_4929_1_f7c4cd3a42349733a69513d4b50ddda0.jpg — Mais sobre esta classe…
